FC75

固定マウント式スキャナ

軽量・コンパクトな固定式リーダー｜QRコードを含む1次元、2次元バーコードに対応｜RS232 および USB モデルをラインナップ

  • 1D CCD

  • 2D

  • RS232

  • USB

  • IP42

  • 1.2ｍ

  • 小売り

  • サービス業

  • ロジステクス

  • 倉庫

FC75固定マウント式バーコードスキャナーは、コンパクトな設置面積でありながら強力なスキャン性能を備え、スペースに制約のある環境に最適なソリューションです。印刷されたバーコードと画面に表示されたバーコードの両方を高速かつ正確に読み取るよう設計されたFC75は、柔軟な接続方法と堅牢な耐久性を提供し、倉庫管理、製造、物流、小売業での用途に最適です。



主な特徴

• コンパクトサイズでスペースが限られた場所でも容易に設置可能
• QRコードを含む1次元・2次元バーコードの両方を読み取り
• RS232および USBインターフェースモデルをラインナップ
• 自由に読み取り角度を調整できるハンドフリースタンド（オプション）
• ハンズフリーでバーコードを自動検知するプレゼンテーションモード
•過酷な環境下でも信頼性の高い動作を実現する防塵・防湿性能（IP42規格準拠）
• コンクリート面への 1.2mからの複数回の落下に耐える

高性能1次元および2次元バーコードスキャン



高度な固定式イメージャを搭載したFC75は、1Dおよび2Dバーコードの両方に対して信頼性の高い読み取りを実現します。印刷ラベルから画面上に表示されたコードまで、迅速かつ正確なキャプチャを保証し、倉庫管理、製造、物流、小売業務における多様なアプリケーションの要求に応えます。







RS232とUSBによる柔軟なインターフェース



RS232およびUSBインターフェースにより、FC75は様々なホストシステムへの柔軟な接続方法を提供します。この汎用性により、POS端末、産業機器、自動化システムへの円滑な統合が保証され、幅広い運用ニーズに対応します。(RS232モデルとUSBモデルをラインナップ)

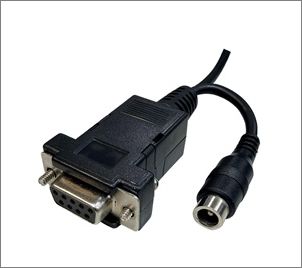

FC75のRS232バージョンでは、ケーブルは3つの端部を持つ「Yケーブル」として設計されています：
● 通信用RS232コネクタ
● 外部電源アダプタ用ジャックコネクタ（メス）
この設計により、信頼性の高い通信を確保しつつ、ACアダプタによる外部電源供給にも対応しています（RS232Cモデル）

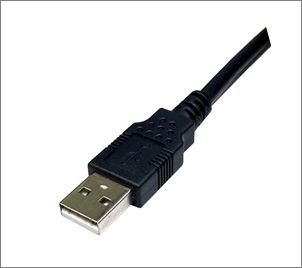

USBモデル用インターフェース

232CモデルはD-SUB 9ピンコネクタと

ACアダプタ用プラグ付



ハンズフリーとオンデマンドスキャン

プレゼンテーションモードとトリガー作動モードの両方を備えたFC75は、連続ハンズフリースキャンから精密なオンデマンド読み取りまで、柔軟な操作性を実現します。この汎用性によりワークフローが効率化され、様々なスキャンシナリオにシームレスに対応します。

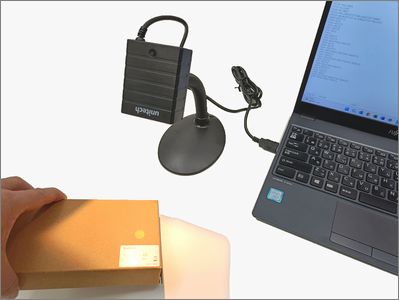

プレゼンテーションモードによるバーコード自動認識読み取り例



FC75 Rugged Design

堅牢な設計で長持ちする性能を実現

長期間の使用を想定して設計されたFC75は、防塵・防湿性能で IP42 規格に準拠し、コンクリート面への1.2 m からの複数回の落下にも耐えます。頑丈な設計により、信頼性の高い性能を維持し、長期にわたるメンテナンスコストの削減を実現します。

IP42
防塵・防水
1.2 ｍ
耐落下

モデル名

モデル名

FC75-AUCB00-SG    FC75 2D 固定マウントスキャナ、USBケーブル

FC75-ARCB00-SG    FC75 2D 固定マウントスキャナ、RS232ケーブル





アクセサリ

5200-900017G    FC75用 ハンドフリースタンド
1010-900008G    電源アダプター(RS232用)



製品仕様

光学系と性能

  • センサー 1280 (H) x 960 (V) ピクセル
  • 照準 610nm, 緑色 LED
  • 照明 白色 LED
  • 周囲光 0ルクスから100,000ルクスまでのあらゆる照明条件下で動作
  • スキャン速度 60 fps
  • ピッチ角度 ±60°
  • ロール角度 360°
  • 視野角 水平 – 44.5°, 垂直 – 33.5°
  • 印刷コントラスト比(PCS) 20% 最小
  • 読み取り距離 (DOF PCS=80%) シンボル: 近 // 遠
    5.0 mil(0.127mm) Code 39: 6.1 cm) // 24.1 cm
    5.0 mil(0.127mm) Code 128: 7.1 cm //.22.9 cm
    6.67 mil(0.169mm) PDF417: 6.1 cm // 20.3 cm
    10 mil(0.254mm) Datamatrix: 7.4 cm // 21.6 cm
    100% UPCA: 4.6cm // 49.5 cm
    15 mil(0.381mm) QR: 3.0 cm // 29.2 cm
    20 mil(0.508mm) QR: 3.0 cm // 35.6 cm

通信

  • ホストインターフェース RS232, USB (HID キーボードウェッジまたは仮想COMポート)

外観

  • 寸法 56 mm x 69 mm x 27.7 mm
  • 重量 85g (スキャナのみ)

バーコードシンボル

  • 1D JAN/EAN/UPC, UCC/EAN128, ISBN, ISBT, Code 39, Code 93/93i, Code 128, Interleaved(ITF), Standard 2 of 5, Codabar(NW7), MSI, GS1 DataBar
  • 2D Data Matrix, PDF 417, Micro PDF 417, Maxicode, QR code, Aztec, MicroQR code

電源

  • 動作電圧範囲 DC +5V±5%
  • 消費電流 330mA

環境仕様

  • ESD 保護 ±8KV エアー放電, ±4KV 接触放電
  • 機械的衝撃 2000G, 0.85ms, 1/2正弦波, 3軸
  • 防塵・防水 IP42
  • 動作温度範囲 -20°C から 50°C
  • 保存温度範囲 -30°C から 70°C
  • 相対湿度 5% から 95% (結露無いこと)

アクセサリ

  • 種類 ■ RS232 用電源アダプター (PN# 1010-900008G)
    ■ ハンドフリースタンド (PN# 5200-900017G)

保証

  • 保証期間 2年間(本体)

アクセサリ

スキャナ(RS232Cケーブル)用ACアダプタ

1010-900008G

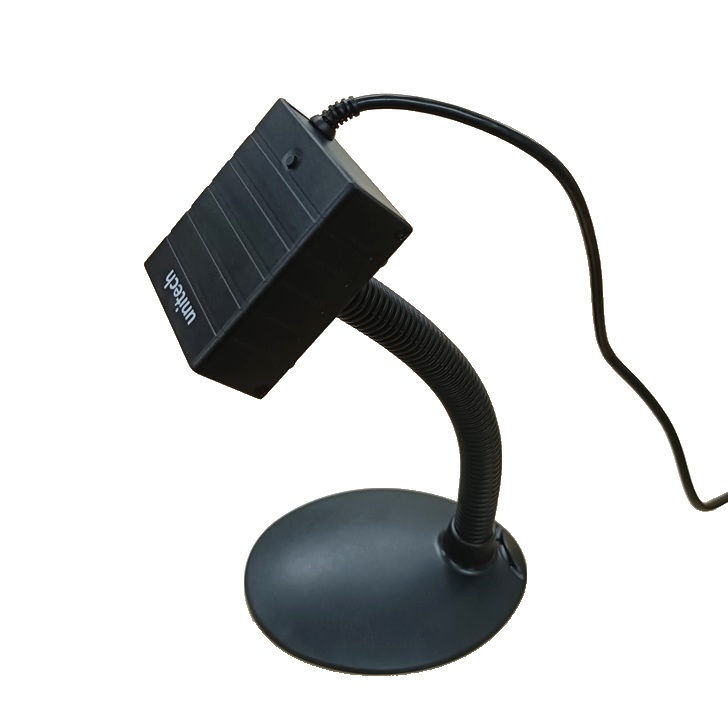

FC75用ハンドフリースタンド

5200-900017G
