RS200 PCベース

2ポート UHF RFID リーダー

RS200 PC ベースは、2アンテナポートを持つRFID UHF固定リーダーです。広い電圧範囲の入力電源、USB、UARTそして4つのGPIOインターフェースを備えています。コンパクトなデザインで、PCと連携するRFIDシステム案件の他、POSステーションや生産フロー制御にも適しています。

  • UHF RFID

  • ロジステックス

  • RS200 PC ベースは、IoTアプリケーション用の2アンテナポートを持つRFID UHF固定リーダーです。広い電圧範囲の入力電源、USB、UARTそして4つのGPIOインターフェースを備えています。コンパクトなデザインで、PCと連携するRFIDシステム案件の他、POSステーションや生産フロー制御にも適しています。





主な特徴


・ 外部コネクタを介してM6eモジュールのUSB、UART、およびGPIOインターフェースに直接接続することができます。
・ 多数のアプリケーション用に、複数のそして異なる入力電源インタフェース
・ DC 12〜24 V入力電源用のDCジャック1つと端子台
・高い読み取り率
 　- 短い時間で、在庫を簡単に得ることができる高速読み取り（毎秒750タグ）。
・コンパクトな形状
    - 小型の金属製ケースを採用、簡単に設置することができ、あやゆる用途で使用することができます

・システム開発用SDKを無償提供

RS200 PC ベースは、IoTアプリケーション用の2アンテナポートを持つRFID UHF固定リーダーです。広い電圧範囲の入力電源、USB、UARTそして4つのGPIOインターフェースを備えています。コンパクトなデザインで、RFIDポータルに使用可能であるだけでなく、POSシステムや生産管理システムとの連携にも適しています。

RS200 PC  ベースは、最大１W出力の高性能RFIDモジュール -  ThingMagic M6e を搭載したコンパクトかつ軽量なRS200バージョンです。ユーザは、M6e APIまたは対応するユーティリティを介して、USBまたはUARTインタフェースによりRS200内のRFIDモジュールを直接制御が可能で、最大8ｍの読み取り距離、毎秒最大750のタグを読み取ることができます（アンテナによる）。ユーザーは高性能M6eモジュールとその豊富で多様なSDKを利用し、独自のRFIDシステムを構築することができます。



アプリケーション例

・ モバイルインベントリ : ドローン、ロボット
・製造業
   - 製造機器のトラッキング管理
   - オペレータの識別
・ 小売り業
   - セルフレジアプリケーション
   - キオスクサービス


概要

・ RFID Gen2 / ISO18000-6C 2アンテナポート固定リーダー
・ 1W(6チャンネル)出力パワー、高速タグ読み取り
・ Listen Before Talk(LBT) 登録局
・ ThingMagic M6e モジュール内蔵









主な仕様

・RFID Gen2 / ISO18000-6C RFID IOT リーダー
・毎秒 750 タグ 読み取り
・ 2 RFID アンテナポート、RP-SMA コネクタ
・ 1W(6チャンネル)出力パワー
・ 12 VDC 入力ジャックおよび 2 ピン 12-24VDC 端子台入力
・ 端子台付きRS-232/485ポート×1
・ 4 GPIO
・ 寸法 100 x 89.4 x 27 mm
・ 重量 216g
・ 金属ケース




主な特徴


・ 外部コネクタを介してM6eモジュールのUSB、UART、およびGPIOインターフェースに直接接続することができます。
・ 多数のアプリケーション用に、複数のそして異なる入力電源インタフェース
・ DC 12〜24 V入力電源用のDCジャック1つと端子台
・高い読み取り率
 　- 短い時間で、在庫を簡単に得ることができる高速読み取り（毎秒750タグ）。
・コンパクトな形状
    - 小型の金属製ケースを採用、簡単に設置することができ、多くのアプリケーションで使用することができます。





RS200接続構成例

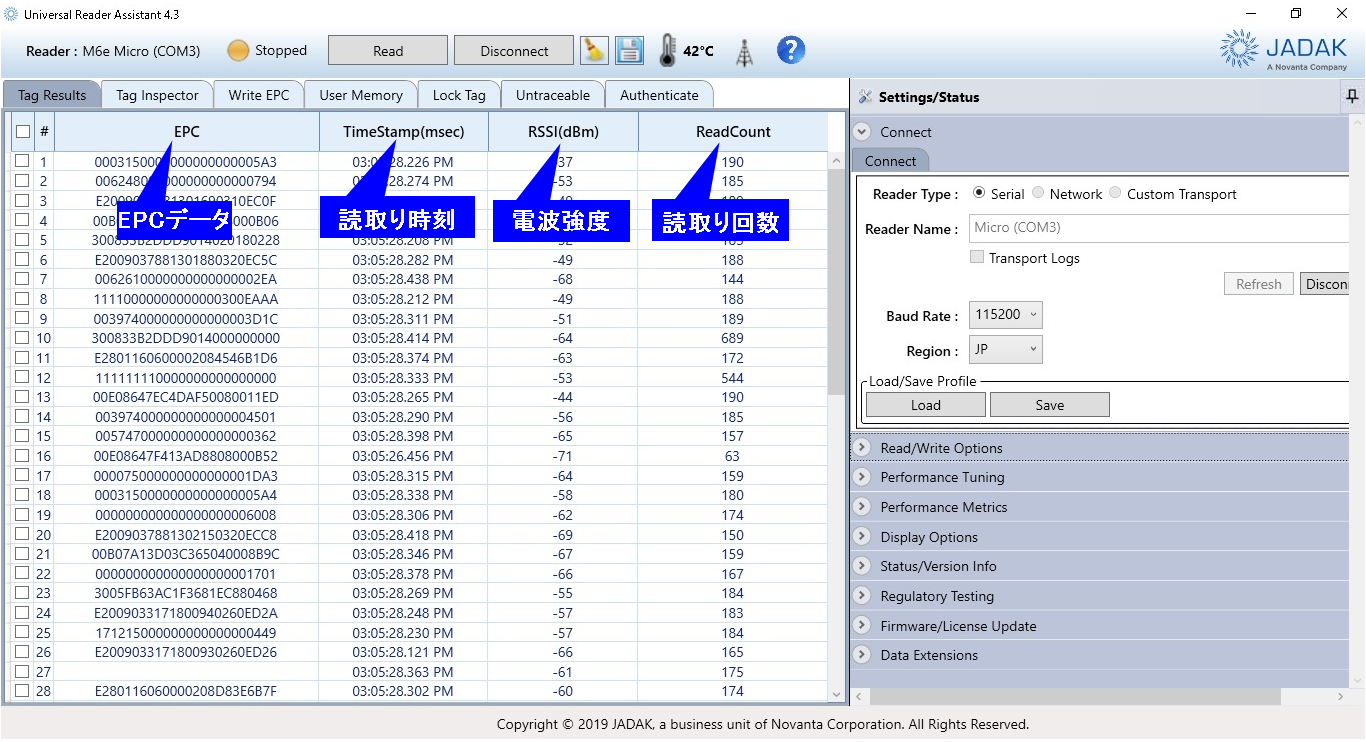

デモアプリケーション『Universal Reader Assistant』によるRFIDタグ読み取り例





モデル名

モデル名
RS200-75G5S2G　　RS200 1W, LBT UHF RFID リーダー　Micro USBケーブル、ターミナルブロック付属

(※ACアダプタ、ACコード、アンテナ、アンテナケーブルは別売)



オプションアクセサリ
1010-900007G　　ACアダプタ
1010-600382G-3P　　ACコード
4060-900011G 　　UHF RFID アンテナ (ANP100)
1550-900102G　　RS200用アンテナケーブル(3m)

1550-905898G　　RS200用アンテナケーブル(15m)(受発注品)



以下のモデルは、販売を終了しました

205367G    UHF RFIDアンテナ (旧 ANP100)

評価用デモ機の無料貸し出しを行っています

以下の『デモ機貸出依頼』ボタンよりお申し込み頂けます



製品サポートについて





ユニテック製品の導入時の設定にお困りの場合、以下のリンクをご参照下さい。

お問い合わせをよくいただく設定について、製品別・設定内容別に説明しています。



FAQ、導入サポートはこちら です



  　　

その他設定等に関するご質問は、『お問い合わせ』フォームより受け付けています。

『お問い合わせ目的』欄に『技術的なサポート』を選択してお問い合わせ下さい。

お問い合わせ時には、質問の内容を具体的にご記入願います。

（〇〇の設定がしたくて、XXを行ったが、△△の状態になっている等）

内容をご確認後、折り返し弊社テクニカルサポートより連絡を入れさせて頂きます。



『お問い合わせ』フォームはこちら です

RFIDラベルおよびタグソリューション



RFIDソリューションを実現するには、RFIDラベルとタグの選択が不可欠です。
RFIDソリューション全体の運用プロセスと効率を大幅に向上させるには、お客様が使用したいターゲット材料とアプリケーションに応じた適切なラベルまたはタグを選択する必要があります。当社はRFIDラベルとタグの選択をサポートしています。


RFIDラベルとタグの詳細ページをご覧ください。



製品仕様

RFID

  • UHF EPC クラス 1 Gen2

RFID性能

  • RFIDエンジン ThingMagic M6e Micro
  • 読み取り速度 750 タグ/秒
  • アンテナコネクタ 2 ポート、RP-SMA コネクタ
  • 周波数範囲 916.8 から920.8 MHz
  • TX 電力 RF出力電力 : 30dBm(6チャンネル)
    RF 出力コントロール : コマンドにより調整可能

拡張スロット

  • USB Micro USB コネクタ
  • UART 2 UART ピン (5ピンターミナルブロックコネクタ)
  • GPIO 4 GPIO ピン (8ピンターミナルブロックコネクタ)

物理的仕様

  • 寸法 100 x 89.4 x 27mm
  • 重量 216g
  • 材質 Metal

環境仕様

  • 静電気放電 +/-12kV エアー
    +/-8kV コンタクト
  • 振動と衝撃 MIL-STD-810G. Method 514.6 Procedure I
  • 動作温度範囲 -20 ~ 60°C
  • 保存温度範囲 -40 ~ 80°C
  • 相対湿度 5-95% 結露無いこと

電源

  • メインバッテリ DC ジャック入力 (12V 電源アダプタに接続)
    2 ピン DC ターミナルブロック入力 (12 から 24 VDC)

認証

  • 認証 工事設計認証(022-180118)

アクセサリ

ANP100 アンテナ

4060-900011G

3m RFケーブル: SMAオス - RP SMAオス (RS200用)

1550-900102G

15m RFケーブル: SMAオス - RP SMAオス (RS200用)

1550-905898G

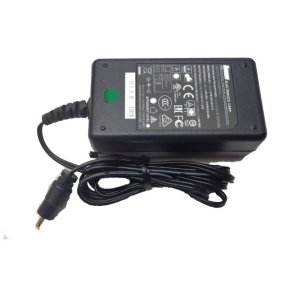

ACアダプタ

1010-900007G

電源コード(3P)

1010-600382G-3P
